穿線管接頭 電線穿線管接頭 電纜穿線管接頭

2018-4-27 23:41:42點擊:

背景分析


        現有的電纜穿線管連接接頭包括套裝在穿線管上的卡扣體,卡扣體上設有卡子,卡子上設有與盒體配合的卡槽,盒體上開設有與卡子配合的卡孔,通過卡子與卡孔卡接連接。這樣的連接雖然在一定程度上能夠滿足使用要求,但是仍存在以下不足:即對盒體的厚度要求很高,若盒體的厚度較薄并小于卡槽寬度時,則卡子與卡孔配合后存在松動,若盒體的厚度較厚并大于卡槽寬度時,則可能導致卡子無法卡入到卡孔內。


        為使用安全,電線均穿設在線管內通過連接頭接入電氣箱,管接頭形式多樣,結構各不相同,使用安裝繁瑣不一,從節約成本、裝配方便考慮,就要求管接頭結構更簡單,裝配件更少。


技術方案


        一種穿線管連接頭,包括接頭體,接頭體進出線兩端均具有螺紋,接頭體出線端套裝有防水用的塑料墊圈、與接頭體螺紋連接并壓緊塑料墊圈的鎖緊螺母,接頭體進線端螺紋連接有鎖緊帽蓋,所述的接頭體進線端設有防水塑料圈和鎖緊穿線管的卡環,所述的防水塑料圈和卡環通過鎖緊帽蓋依次壓緊在接頭體進線端端面。


        卡環下周邊具有周向均布的向內折彎而夾緊穿線管的矩形折邊。


有益效果


        新型通過鎖緊帽蓋壓緊卡環,由卡環上的矩形折邊鎖緊穿線管,結構簡單,安裝方便,零配件數量少,節約了成本。


附圖說明


        圖1是本實用新型的分解結構示意圖。

        圖中1.接頭體2.塑料墊圈3.鎖緊螺母4.鎖緊帽蓋5.防水塑料圈6.卡環7.矩形折邊


具體實施方式


        如圖1所示的一種穿線管連接頭,包括接頭體1,接頭體1進出線兩端均具有螺紋,接頭體1出線端套裝有防水用的塑料墊圈2、與接頭體1螺紋連接并壓緊塑料墊圈2的鎖緊螺母3,接頭體1進線端螺紋連接有鎖緊帽蓋4。

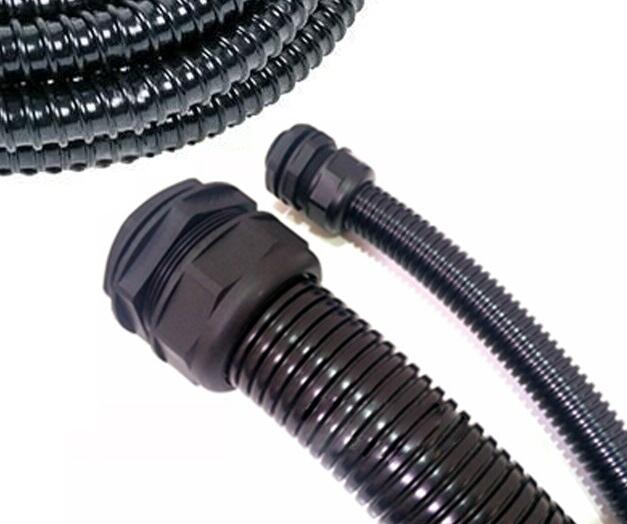

穿線管電纜接頭
        接頭體1進線端設有防水塑料圈5和鎖緊穿線管的卡環6,其中防水塑料圈5貼近接頭體1進線端端面設置,而卡環6則貼于防水塑料圈5端面上,在卡環6下周邊具有周向均布的向內折彎而夾緊穿線管的矩形折邊7,所述的防水塑料圈5和卡環6通過鎖緊帽蓋4依次壓緊在接頭體1進線端端面。


        新型穿線管接頭通過鎖緊帽蓋4壓緊卡環6,由卡環6上的矩形折邊7鎖緊穿線管,結構簡單,安裝方便,零配件數量少,節約了成本。


電線穿線管接頭

        上述實施方式只為說明本實用新型的技術構思及特點,其目的在于讓熟悉此項技術的人士能夠了解本實用新型的內容并加以實施,并不能以此限制本實用新型的保護范圍’凡根據本頭用新型精神實質所作的等效變化或修飾,都應涵蓋在本實用新型的保護范圍內。
